FRS系列燃?xì)鈮毫φ{(diào)節器
品牌：DUNGS（冬斯）
產地：德國
|
|
產品說明
|

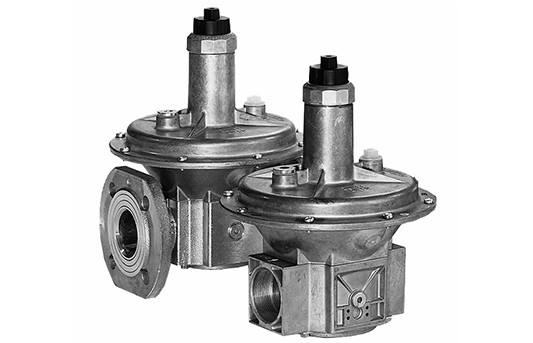

DUNGS FRS 型壓力調節器是一種帶有可調額定值彈簧的壓力調節器。
-
輸入壓力可達500mbar
-
大流通量
-
調節器的出口壓力可穩定，可調節
-
預壓平衡隔膜
-
安全隔膜
-
用于調節器出口壓力的成套內脈沖，外脈沖連接兩邊可選
-
螺紋連接Rp3/8 - Rp2
-
法蘭連接DN20 - DN150
-
燃?xì)鈮毫φ{(diào)節器適用于燃?xì)馊紵骱腿細庠O(shè)備。
-
不含有色金屬，適用于H2S含量最大可達0.1%體積含量的燃?xì)狻?/span>
-
適用于氣體系列1，2，3的燃?xì)饧捌渌行詺鈶B(tài)介質。
|
|
型號表
|
|
型號
|
連接Rp
|
最大工作壓力mbar
|
|
FRS503
|
Rp3/8
|
500
|
|
FRS505
|
Rp1/2
|
500
|
|
FRS507
|
Rp3/4
|
500
|
|
FRS510
|
Rp1
|
500
|
|
FRS515
|
Rp1-1/2
|
500
|
|
FRS520
|
Rp2
|
500
|
|
FRS5040
|
DN40
|
500
|
|
FRS5050
|
DN50
|
500
|
|
FRS5065
|
DN65
|
500
|
|
FRS5080
|
DN80
|
500
|
|
FRS5100
|
DN100
|
500
|
|
FRS5125
|
DN125
|
500
|
|
FRS5150
|
DN150
|
500
|
|
|
|
彈簧選擇
|
-
出口壓力由所裝調節彈簧的力以及活動部分的重量所產生
-
壓力調節器已配套安裝第4號蘭色彈簧
-
通過更換調節彈簧可以調定其他不同出口壓力
|
|
額定值彈簧范圍mbar
|
2.5...9
|
5...13
|
5...20
|
10...30
|
25...55
|
30...70
|
60...110
|
100...150
|
140...200
|
|
彈簧號
|
彈簧1
|
彈簧2
|
彈簧3
|
彈簧4
|
彈簧5
|
彈簧6
|
彈簧7
|
彈簧8
|
彈簧9
|
|
彈簧顏色
|
棕色
|
白色
|
橙色
|
蘭色
|
紅色
|
黃色
|
黑色
|
玫瑰色
|
灰色
|
|
Rp3/8,Rp1/2
|
229817
|
229818
|
229820
|
229821
|
229822
|
229823
|
229824
|
229825
|
229826
|
|
Rp3/4
|
229833
|
229834
|
229835
|
229836
|
229837
|
229838
|
229839
|
229840
|
229841
|
|
Rp1
|
229842
|
229843
|
229844
|
229845
|
229846
|
229847
|
229848
|
229849
|
229850
|
|
Rp1-1/2,DN40
|
229851
|
229852
|
229853
|
229854
|
229869
|
229870
|
229871
|
229872
|
229873
|
|
Rp2,DN50
|
229874
|
229875
|
229876
|
229877
|
229878
|
229879
|
229880
|
229881
|
229882
|
|
DN65,DN80
|
229883
|
229884
|
229885
|
229886
|
229887
|
229888
|
229889
|
229890
|
229891
|
|
DN100
|
229892
|
229893
|
229894
|
229895
|
229896
|
229897
|
229898
|
229899
|
229900
|
|
DN125
|
229901
|
229902
|
229903
|
229904
|
229905
|
229906
|
229907
|
229908
|
243416
|
|
DN150
|
229909
|
229910
|
229911
|
229912
|
229913
|
229914
|
229915
|
229916
|
243417
|
|
|
|
技術參數
|
|
最大工作壓力
|
達500mbar
|
|
壓力調節器
|
壓力調節器符合EN 88 A級2類，DIN 3380，RG 10的要求
|
|
輸入壓力范圍
|
+5mbar以及P2+2.5mbar至500mbar
|
|
壓力等級
|
PN 1
|
|
輸出壓力范圍
|
2.5mbar至200mbar，取決于可調額定值彈簧
|
|
環境溫度
|
-15oC到+70oC
|
|
測試連接點
|
G1/4，符合DIN ISO 228要求，位于出口部位兩側
|
|
脈沖連接
|
內部存在于出口部位，可選擇外接于外殼兩側
|
|
排氣管
|
排氣管只有在特殊情況下才需要。已經裝有安全隔膜。連接G1/4 ISO 228至Rp1，從PP1-1/2起，DN40：G1/2 ISO228
|
|
材料
|
|
|
安裝位置
|
調節器罩呈垂直或水平位置
|
|
友情提示：產品介紹均來自該產品的原廠說明書，且僅限于對本產品的描述，僅供參考。一切以實際使用為準。
